Roulements rigide à billes

Le roulement rigide à billes est le composant de guidage en rotation le plus répandu dans l'industrie. On le retrouve dans les moteurs électriques, les pompes, les ventilateurs, les machines-outils, l'électroménager ou encore les convoyeurs. voir+

Filtres

Filtrer par

Diamètre intérieur (mm)
Diamètre extérieur (mm)
Épaisseur (mm)
Etanchéité
Matière
Marque

Trier par

Trier par :
Retour en haut

Le roulement rigide à billes est le composant de guidage en rotation le plus répandu dans l'industrie. On le retrouve dans les moteurs électriques, les pompes, les ventilateurs, les machines-outils, l'électroménager ou encore les convoyeurs.




Comment fonctionne un roulement rigide à billes ?

Un roulement rigide à billes se compose de quatre éléments : une bague intérieure montée sur l'arbre, une bague extérieure logée dans le logement, un jeu de billes qui roule entre les deux bagues, et une cage qui maintient leur espacement régulier. Ce contact roulant remplace le glissement d'un palier lisse et réduit considérablement les pertes par frottement.

L'adjectif rigide signifie que les chemins de roulement sont fixes : le roulement ne tolère pas de désalignement au-delà de 0,1° entre l'arbre et son logement. En contrepartie, il offre une grande précision de guidage et supporte des charges radiales importantes ainsi que des charges axiales modérées dans les deux sens.




Quelles sont les différences entre un roulement rigide à billes et les autres roulements à billes ?

Type Encombrement Charge supportée Désalignement Vitesse Usage typique
Rigide à billes Standard Radiale, axiale modérée Très faible <0,1° Élevée Moteurs, pompes, usage général
Section mince Très compact Radiale, axiale Très faible Élevée Robotique, aérospatial, médical
Miniatures Ø < 9 mm Faible (charges légères) Très faible Très élevée Instruments de précision, dentaire
Côtes pouce Standard Radiale, axiale modérée Très faible Élevée Machines américaines, maintenance anglo-saxonne
Rotule à billes Standard Radiale, axiale faible Jusqu'à 3–5° Moyenne Arbres flexibles, machines agricoles



En résumé :

  • Rigide à billes : la référence polyvalente.
  • À section mince : même principe que le rigide, mais avec une section transversale très réduite pour gagner de la place.
  • Miniatures : version ultra-petite du rigide, pour les applications de précision à très faibles charges.
  • Côtes pouce : techniquement identique au rigide, mais dimensionné en pouces (système impérial) plutôt qu'en millimètres (ISO). Différence purement normative.
  • À rotule à billes : le seul qui tolère un désalignement important grâce à sa bague extérieure sphérique.



Comment choisir le roulement rigide à billes idéal pour son application ?

Chez ECMU-CSR, notre catalogue couvre les dimensions courantes du marché avec des roulements. Chaque référence combine un numéro normalisé (6000, 6001, 6200…) et un ou deux suffixes qui précisent la version.

Choisir le bon roulement selon l'usage et l'environnement

Suffixe Matière Protection Frottement Vitesse max Usage idéal

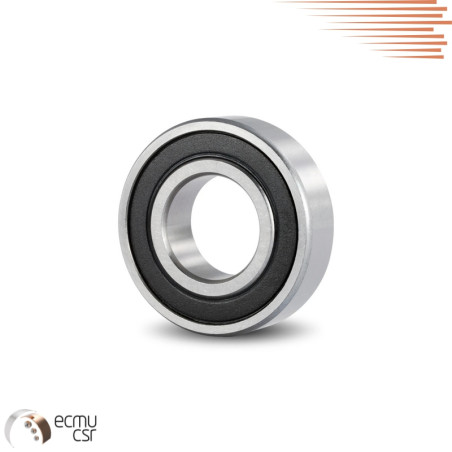

2RS Acier standard Étanche à la poussière et aux éclaboussures Modéré Moyenne Usage général, milieu humide, poussière modérée. Lubrifié à vie.

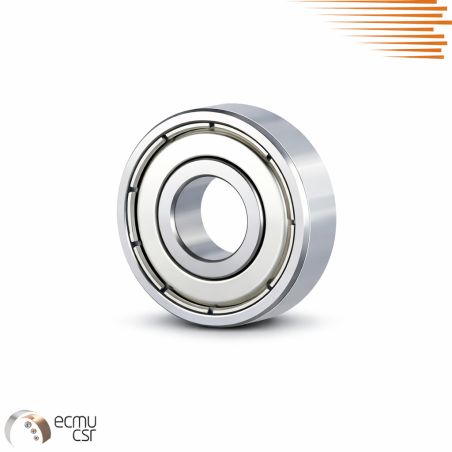

ZZ Acier standard Protection contre projections mais non étanche Faible Élevée Vitesse élevée, milieu propre et sec, moins de chaleur par frottement.
H 2RS Inox (acier inoxydable) Étanche, même matériaux inox Modéré Moyenne Milieu corrosif, humide, alimentaire, médical, marin.

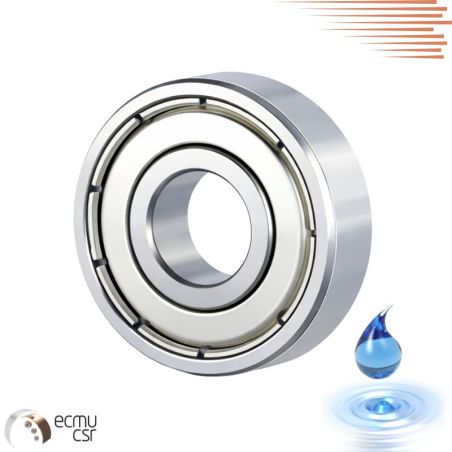

H ZZ Inox (acier inoxydable) Résistance chimique + vitesse Faible Élevée Milieu corrosif nécessitant une grande vitesse de rotation.



En résumé, les 4 suffixes combinent deux variables indépendantes :

  • L'étanchéité : 2RS = joint caoutchouc (étanche, freine un peu) vs ZZ = flasque métal (moins étanche mais plus rapide et moins chaud)
  • La matière : sans H = acier standard (économique, usage courant) vs H = inox (résistant à la corrosion)

Vous retrouverez également sur notre catalogue, la marque EZO reconnue pour la qualité de ses roulements en acier inoxydable.




Comment choisir la bonne dimension d'un roulement rigide à billes ?

Une fois le type de roulement rigide à billes sélectionné, il faut choisir la bonne dimension. Le numéro normalisé (série 6000, 6200, 6300…) définit les dimensions du roulement selon la norme ISO : diamètre intérieur, diamètre extérieur et largeur.

  • La série 6000 est la plus légère (section réduite),
  • La série 6200 offre une capacité de charge intermédiaire
  • La série 6300 est plus robuste avec une section plus large pour les applications chargées.

Le diamètre intérieur conditionne le choix : il doit correspondre exactement au diamètre de l'arbre. Un montage serré est généralement appliqué sur la bague intérieure, et un ajustement glissant ou serré sur la bague extérieure selon que c'est l'arbre ou le logement qui tourne.

Chez ECMU-CSR, nous disposons d'une large gamme de roulements rigides à billes. Découvrez notre catalogue pour trouver le roulement adapté à vos besoins spécifiques.
