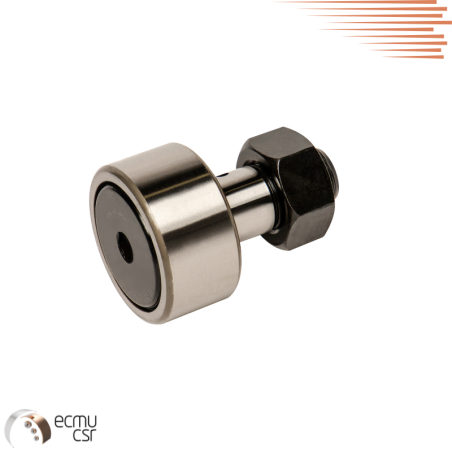

Galets de came

Les roulements à aiguilles occupent une place importante dans de nombreux secteurs industriels en raison de leur conception et de leurs propriétés mécaniques. Ces roulements sont spécifiquement conçus pour supporter des charges élevées tout en minimisant les... voir+

Filtrer par

Diamètre intérieur (mm)
Diamètre extérieur (mm)
Épaisseur (mm)
Matière
Marque
Trier par :
Retour en haut

Les roulements à aiguilles occupent une place importante dans de nombreux secteurs industriels en raison de leur conception et de leurs propriétés mécaniques. Ces roulements sont spécifiquement conçus pour supporter des charges élevées tout en minimisant les frottements et en optimisant l'espace.




Utilité mécanique et fonctionnement d’un roulement à aiguilles

Les roulements à aiguilles remplissent le même rôle fondamental que les autres roulements : guider en rotation un composant par rapport à un autre avec un minimum de friction. Leur intérêt spécifique réside dans leur très faible encombrement radial combiné à une forte capacité de charge.

Grâce à leurs multiples aiguilles répartissant la charge, ils offrent une grande rigidité et une excellente durabilité sous contrainte. En revanche, ils ne supportent pas de charge axiale significative. Leur conception est optimisée pour les charges radiales uniquement.

Les roulements à aiguilles sont également moins adaptés aux vitesses très élevées et aux températures extrêmes, surtout dans leurs versions sans cage. Une lubrification adéquate est donc indispensable pour garantir la longévité du roulement.




Fiabilité et robustesse : secteurs d’application des roulements à aiguilles

  • Automobile : boîtes de vitesses, transmissions, moteurs, joints de cardan, axes de piston.
  • Aéronautique : réducteurs, trains d’atterrissage, commandes de vol.
  • Machines industrielles : chaînes de montage, presses, machines d’emballage, guidages linéaires.
  • Agricole et BTP : transmissions, articulations, pivots, galets de mât.
  • Outillage et électroménager : outils portatifs, compresseurs, pompes, machines à laver.

Ces roulements sont choisis pour leur robustesse, leur faible friction et leur compacité, essentiels dans les environnements où la place est limitée mais les charges sont fortes.




Choisir entre douille à aiguilles et galet de came selon l’application

Critère Douilles à aiguilles Galets de came
Désignation / usage principal Roulement à aiguilles conçu pour assurer une rotation entre arbre et logement, charges radiales. Roulement à aiguilles + bague extérieure conçu pour rouler sur une surface de came ou suivre un profil mécanique.
Encombrement radial Très faible : adaptée lorsque l’espace radial est limité. Moyennement faible.
Chemin de roulement Souvent l’arbre seul (sans bague intérieure) + bague extérieure ~ fine. Bague extérieure renforcée + roulement à aiguilles interne.
Capacité de charge radiale Haute capacité pour la taille. Très bonne capacité également : la bague extérieure permet de répartir les efforts et de rouler sur surface.
Vitesse de rotation Bonnes vitesses de rotation possibles si version avec cage ou bagues usinées. Généralement conçus pour des vitesses modérées, rôle de suivi de came ou mouvement de guidage plutôt que grande vitesse pure.
Montage / conditions d’arbre L’arbre peut servir de chemin de roulement (si bague intérieure absente) : l’arbre doit être trempé, rectifié. Montage plus “clé en main” : galet complet livré, souvent avec joint d’étanchéité, bague extérieure préparée pour rouler sur profil.



Trouvez le roulement à aiguilles qui répond à vos besoins

Chez ECMU-CSR, nous mettons à votre disposition une gamme de roulements à aiguilles. Notre catalogue présente des douilles à aiguilles et des galets de came. Chaque produit y est référencé avec ses dimensions standardisées, des données de capacité de charge, ses vitesses limites, ainsi que les matériaux utilisés – ce qui vous permet d’identifier rapidement la solution adaptée à vos contraintes.

Notre équipe technique vous accompagne : nous pouvons adapter ou compléter les produits catalogues pour répondre à des applications sur mesure. Découvrez notre catalogue pour trouver le roulement adapté à vos besoins spécifiques.
