Un guidage linéaire supporte une charge et impose une trajectoire rectiligne tout en limitant les mouvements parasites.
Monorail, arbre et douille, rouleaux croisés, galets ou glissement ne répondent pas aux mêmes contraintes. Le choix dépend de la charge, des moments, de la rigidité, de la course, de la vitesse et de l’environnement.

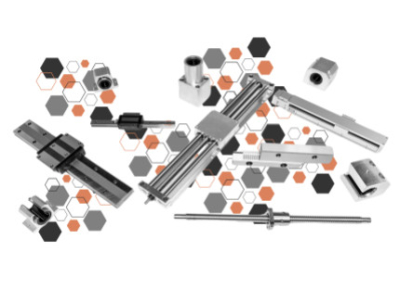

Les grandes familles de guidage linéaire
Les technologies se distinguent par leurs éléments de contact, leur rigidité, leur capacité à reprendre les moments et leur comportement dans l’environnement de la machine.
| Famille | Atout dominant | Point à surveiller | Usage fréquent |
|---|---|---|---|
| Monorail à billes | Précision et vitesse | Alignement | Automatisation |
| Monorail à rouleaux | Charge et rigidité | Coût et encombrement | Machine-outil |
| Guidage sur arbre | Simplicité | Flexion de l’arbre | Manutention |
| Rouleaux croisés | Rigidité et finesse | Course limitée | Mesure |
| Guidage à galets | Course et tolérance | Réglage des galets | Machines spéciales |
| Guidage à glissement | Fonctionnement à sec | Frottement et usure | Milieux poussiéreux |
Les monorails utilisent des billes ou des rouleaux en recirculation. Les rouleaux favorisent généralement la rigidité et la capacité de charge, tandis que les billes permettent un mouvement fluide et dynamique.
Les modules et les tables ajoutent une structure ou un entraînement autour de l’une de ces technologies.
Ce qu’un guidage linéaire doit réellement maîtriser
Un guidage ne sert pas uniquement à réduire le frottement. Il doit contrôler le déplacement de la charge pendant toute la course.
La charge peut être verticale, latérale ou inclinée. Sa position peut également produire des moments de roulis, de tangage ou de lacet.
Le système doit conserver la rectitude, le parallélisme et la répétabilité nécessaires au fonctionnement de la machine.
La poussière, les copeaux, l’eau, la température et les produits chimiques influencent les matières, les joints et la lubrification.
La précision dépend du guidage, mais aussi de la rigidité du bâti, des surfaces de fixation, de l’alignement et de la position de la charge. Un rail précis monté sur une structure déformable ne garantit pas une machine précise.
Le guidage doit donc être dimensionné avec l’ensemble mécanique qui le supporte.
Monorails à billes ou à rouleaux : ce qui les sépare
Un monorail associe un rail profilé à un ou plusieurs patins. Les éléments roulants circulent dans des pistes intégrées au rail et au patin.
Les billes offrent un faible frottement et un mouvement régulier. Cette construction convient aux axes recherchant précision, répétabilité et vitesse.
Les rouleaux se déforment moins sous charge. Ils sont utilisés lorsque la rigidité, les charges élevées ou la reprise des moments deviennent prioritaires.
Les séries compactes répondent aux faibles encombrements rencontrés dans l’électronique, l’optique, le médical et les petits automatismes.
Le monorail exige des surfaces de montage préparées et un parallélisme maîtrisé lorsqu’un axe utilise plusieurs rails ou plusieurs patins.
Guidage sur arbre : compact, économique et dépendant du montage
Le guidage sur arbre associe un axe cylindrique à une douille à billes, une douille lisse ou un palier complet.
Cette architecture apporte plusieurs avantages :
- Composants simples à intégrer
- Nombreuses dimensions disponibles
- Arbres pleins ou supportés
- Douilles ouvertes ou fermées
- Versions à collerette
- Remplacement aisé des composants
La précision dépend de la rectitude et de la dureté de l’arbre, de sa longueur libre, du type de support, du jeu de la douille et du parallélisme du montage.
Un arbre non supporté peut fléchir sous la charge. Sur une course longue ou sous un moment important, un arbre supporté ou un monorail peut fournir une meilleure rigidité.
Rouleaux croisés, galets et glissement : trois réponses différentes
Ces technologies répondent à des priorités qui ne sont pas couvertes de la même manière par un monorail classique.
Les rouleaux sont disposés alternativement à 90°. Le système fournit un mouvement précis et rigide, généralement sur une course limitée.
Les galets roulent sur des pistes rapportées ou intégrées. Cette architecture peut convenir aux longues courses et aux environnements pollués.
Le chariot coulisse sur une surface ou un palier lisse. Certaines versions en polymère fonctionnent sans graisse externe.
Le choix dépend du compromis recherché entre course, rigidité, frottement, contamination et fréquence de maintenance.
Modules et tables : des ensembles prêts à intégrer
Les modules linéaires et les tables de guidage réduisent le nombre de composants à concevoir séparément.
Un module associe généralement un guidage, un chariot et un entraînement par vis, courroie ou autre système de transmission.
Une table intègre une plateforme mobile et son guidage. Sa charge, sa course et sa précision dépendent de la construction utilisée.
Un module n’est pas automatiquement plus précis qu’un assemblage conçu spécifiquement. Son intérêt principal réside dans l’intégration du guidage et de l’entraînement dans un ensemble défini.
Les critères à comparer avant de dimensionner
Le choix commence par les données de fonctionnement, et non par une famille de guidage préférée.
Indiquez la masse, la direction des efforts, la position du centre de gravité et les accélérations.
La précision mesure l’écart par rapport à la position demandée. La répétabilité mesure la capacité à revenir au même point.
La longueur du déplacement et l’espace disponible peuvent écarter certaines technologies dès le début de l’étude.
La vitesse maximale, la fréquence des cycles et les accélérations influencent la lubrification et l’échauffement.
La température, l’humidité, les poussières, les copeaux et les lavages déterminent les protections nécessaires.
L’accès aux graisseurs, la fréquence de relubrification et la possibilité de remplacer les composants doivent être anticipés.
Un calcul de durée de vie nécessite les charges dynamiques de la référence, la répartition des efforts et le cycle réel de la machine.
Les erreurs qui conduisent à un mauvais guidage
Plusieurs raccourcis peuvent conduire à un système surdimensionné, imprécis ou difficile à maintenir.
- Choisir uniquement selon la charge verticale
- Ignorer les moments d’une charge déportée
- Confondre précision et répétabilité
- Sous-estimer la flexion du bâti
- Généraliser les règles de maintenance
- Choisir un module sans vérifier l’entraînement
Les expressions « sans entretien », « sans jeu » ou « adapté aux charges lourdes » doivent toujours être reliées à une série, une précharge et des conditions d’utilisation précises.
Le guidage doit aussi être étudié avec son entraînement. Une vis, une courroie ou un vérin ne corrige pas un défaut d’alignement ou une rigidité insuffisante.
Le guidage à privilégier selon votre projet
La technologie doit répondre aux contraintes mécaniques réelles sans imposer une précision ou une maintenance inutile.
Identifiez la technologie et la cause de la panne avant le remplacement. Un point dur peut provenir de l’alignement ou de la contamination.
Dimensionnez selon les charges, les moments, la rigidité, la course et la répétabilité avant de comparer les familles.
Vérifiez la référence complète, la classe de précision, la précharge, les joints et les accessoires avant toute équivalence.
Le bon guidage est celui qui maîtrise les efforts et la trajectoire demandée sans augmenter inutilement le coût ou la complexité de la machine.
