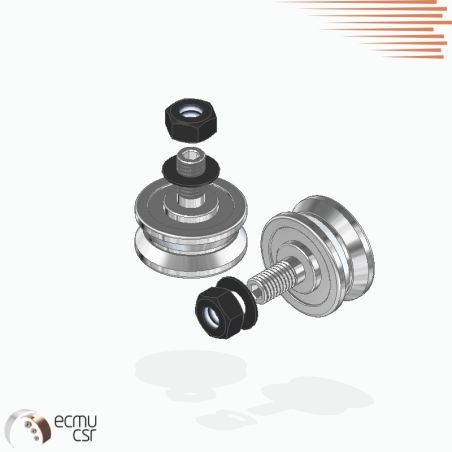

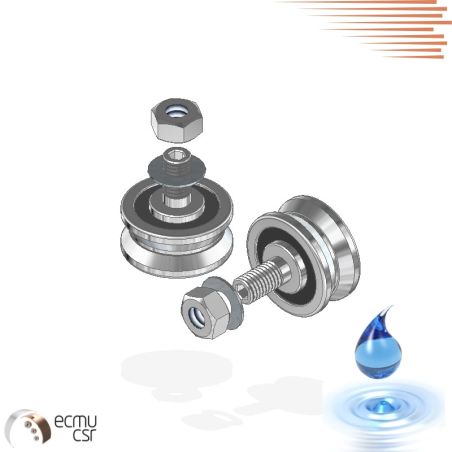

C'est un dispositif mécanique conçu pour permettre un déplacement rectiligne fluide, précis et sans jeu. Il se compose d'un rail ou d'un axe rigide sur lequel un élément mobile se déplace en s'appuyant sur des éléments roulants qui minimisent les frottements. Le guidage linéaire est le composant de base partout où un mouvement contrôlé en ligne droite est nécessaire.

Quatre avantages principaux :

• un frottement très faible (les éléments roulants réduisent l'usure et prolongent la durée de vie),
• une grande précision de positionnement,
• une capacité à supporter des charges lourdes sans compromettre la fluidité du mouvement,
• une durabilité accrue même en fonctionnement intensif.

Un système à glissement s'use rapidement et perd en précision ; un guidage linéaire conserve ses performances dans le temps.

Six grandes familles :

• Monorails : rails rigides + patins à recirculation de billes ou rouleaux. Grande précision, forte rigidité.
• Guidage sur arbre : axe cylindrique + douilles à billes.
• Rails à rouleaux croisés : rouleaux disposés en V.
• Modules linéaires : guidage + entraînement intégrés en une unité compacte.
• Tables de guidage : rails + patins + châssis rigide.
• Axes et douilles à couple résistant : supportent charges radiales, axiales et torsion.

Perte de précision de positionnement, jeu perceptible entre le patin et le rail, bruit de roulement inhabituel, résistance au mouvement ou points durs, traces d'usure visibles sur les pistes de roulement.

La durée de vie typique se situe entre 100 000 et 500 000 km de déplacement.

Exemple :

Pour un guidage avec C = 50 kN, utilisé à 50 % de la charge admissible,

la durée de vie peut atteindre environ 200 000 km.

Oui. Les modules linéaires intègrent généralement :

• un rail de guidage
• un système de roulement
• un système d’entraînement (vis à billes ou courroie)
• parfois un moteur intégré

Ils permettent une intégration plus simple et réduisent le temps de conception.
