Cela dépend du type d'étanchéité, de la matière, du lubrifiant et du diamètre. En règle générale, plus le roulement est petit, plus sa vitesse limite en tr/min est élevée. Un roulement inox ouvert de type H peut dépasser 60 000 tr/min sur les petits formats (Ø int. 3 mm). Un 2RS de même dimension sera limité à 30–40 % de moins à cause du frottement des joints.

Oui, mais avec des limites. Les roulements à billes miniatures, comme tous les roulements rigides à billes à gorge profonde, supportent une certaine charge axiale dans les deux sens (généralement 20 à 50 % de leur capacité de charge radiale dynamique). Cette tolérance est suffisante pour la plupart des usages (moteurs, petits mécanismes), mais dès que la composante axiale est dominante ou que les deux directions doivent être contrôlées avec précision, il vaut mieux envisager un montage en opposition ou se tourner vers des roulements à contact oblique miniatures.

En pratique, un roulement miniature bien dimensionné, correctement lubrifié et protégé de la contamination peut durer plusieurs milliers d'heures. Les principaux facteurs qui réduisent la durée de vie sont la surcharge, la contamination par des particules abrasives, une lubrification insuffisante ou dégradée, et les vibrations excessives. Les versions pré-graissées (ZZ, 2RS) sont conçues pour fonctionner sans maintenance sur toute leur durée de vie nominale dans des conditions normales.

L'inox s'impose dans quatre situations principales :

• Présence d'humidité prolongée ou de condensation (risque de rouille sur l'acier chromé standard en quelques heures).
• Contact avec des produits alimentaires, pharmaceutiques ou des fluides de nettoyage.
• Cycles de stérilisation à la vapeur.
• Environnement chimique agressif.

En dehors de ces contextes, l'acier chromé reste préférable.

Pas nécessairement, mais c'est conditionné à l'application. Un roulement ouvert peut fonctionner à sec dans certaines applications propres et à faible charge, ou être lubrifié par l'extérieur.

En revanche, dans un environnement exposé (poussières, projections), l'absence de protection rend le roulement ouvert très vulnérable : il faut alors lui préférer un ZZ ou un 2RS.

La référence se lit en deux parties : le numéro de série ISO et les suffixes. Le numéro (ex. 625, 608, 6001) encode les dimensions selon la norme : la série 6xx désigne des roulements à gorge profonde à une rangée de billes, et les chiffres suivants indiquent le diamètre intérieur et l'encombrement. Les suffixes décrivent ensuite la configuration :

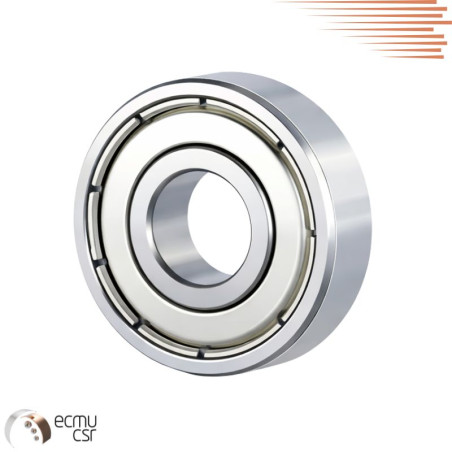

• ZZ : flasques métal des deux côtés
• 2RS : joints caoutchouc des deux côtés, acier
• H : exécution inox (convention EZO)

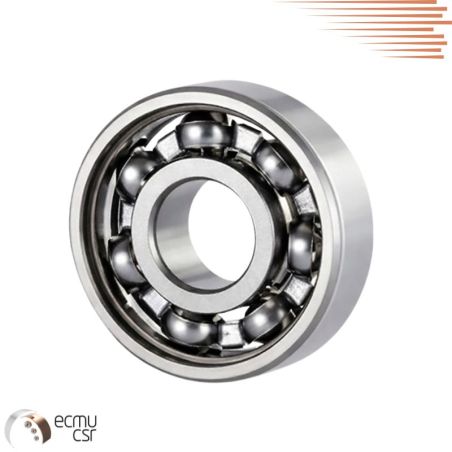

Un roulement sans suffixe (ex. 606 EZO) est un roulement ouvert en acier standard, sans protection.

Les indicateurs les plus courants sont :

• Bruit anormal : un cliquetis, un sifflement ou une vibration à fréquence régulière signale souvent une bille endommagée, une piste de roulement marquée ou une contamination par des particules abrasives.
• Augmentation de la température : un échauffement inhabituel indique une lubrification insuffisante, un jeu interne trop faible ou une surcharge.
• Jeu axial ou radial excessif : détectable à la main sur un arbre immobile : il trahit une usure avancée des pistes ou des billes.
• Rotation irrégulière ou dure : peut indiquer une contamination, une déformation de la cage ou une corrosion interne sur les bagues.
• Fuite de graisse : visible sur les joints d'un 2RS, elle signale une dégradation du joint ou une surcharge thermique.

C'est un roulement à billes de très petites dimensions, généralement avec un diamètre intérieur inférieur à 10 mm. Il fonctionne sur le même principe qu'un roulement standard mais dans un format réduit, conçu pour les applications où l'encombrement et la précision sont des contraintes importantes.

Électronique (disques durs, ventilateurs, micro-moteurs), instrumentation médicale (pompes, instruments dentaires, dispositifs chirurgicaux), horlogerie, modélisme, optique de précision, aéromodélisme, robotique miniature et équipements de mesure. On les retrouve partout où la taille est une contrainte.

Très élevées. Les roulements à billes miniatures sont parmi les plus rapides de tous les types de roulements, grâce à leur faible masse en rotation et leur faible friction. Certaines références atteignent plusieurs dizaines de milliers de tours par minute.

Oui. La plupart sont livrés pré-lubrifiés (graisse ou huile) par le fabricant. Pour les applications à très haute vitesse, une lubrification à l'huile est souvent préférable car elle génère moins d'échauffement qu'une graisse. Dans les environnements où toute contamination est interdite (médical, optique, salle blanche), il existe des lubrifiants spécifiques compatibles avec ces contraintes.

Avec précaution. À ces dimensions, les composants sont fragiles. Travaillez dans un environnement propre, manipulez le roulement avec des outils adaptés, évitez tout contact direct avec les doigts et ne forcez jamais l'insertion. Respectez les tolérances d'ajustement du fabricant.

Augmentation du bruit, vibrations anormales, jeu perceptible, échauffement ou perte de précision en rotation. Sur les applications de précision, toute dégradation de performance justifie un remplacement rapide pour préserver la qualité du processus.

Les roulements à billes miniatures existent principalement :

• En acier, pour les applications standards et industrielles.
• En inox, pour les environnements humides, corrosifs ou nécessitant une hygiène renforcée.

Selon l’application, il est aussi possible d’opter pour des cages en acier, laiton ou polymère afin d’optimiser la vitesse, le bruit ou la durée de vie.

Pour choisir un roulement à billes miniature, il faut définir :

• Les dimensions disponibles (alésage, diamètre extérieur, largeur).
• Les charges radiales et axiales, la vitesse de rotation et la durée de vie souhaitée.
• L’environnement (température, humidité, propreté, présence de produits chimiques).
